在汽车的操控系统中，动力转向泵扮演着至关重要的角色。它如同转向系统的“心脏”，将发动机的机械能转化为液压能，为转向助力提供稳定、可靠的动力源泉。其精密的机械设备属性与配件设计，直接关乎驾驶的轻便性、安全性与整体车辆性能。
一、核心构造：平面视角下的精密世界

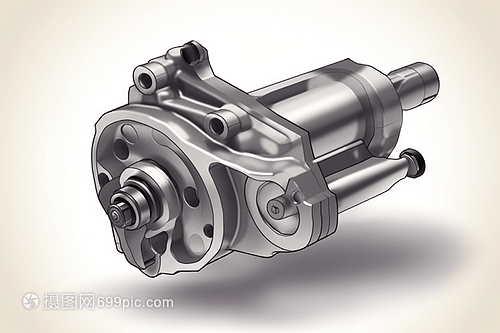

从平面插图的视角剖析，一个典型的液压动力转向泵主要由以下核心部件构成，它们协同工作，形成一个高效的能量转换单元：
- 泵体与储液罐：作为基础结构，泵体通常由高强度铝合金铸造而成，内部加工有精密的流道。储液罐（常与泵体集成或分体连接）用于储存和冷却转向助力油。
- 驱动轴与皮带轮：驱动轴一端通过皮带轮与发动机曲轴相连，获取旋转动力；另一端深入泵体，驱动内部机构。其设计需考虑扭矩传递效率与耐久性。
- 核心工作组件：这是泵的“灵魂”所在。
- 叶片泵式：最常见的设计。由转子、叶片、定子环和配油盘组成。转子在驱动轴带动下旋转，叶片在离心力及油压作用下紧贴定子环的内壁滑动。定子环的特殊曲线轮廓使得叶片间的容积周期性变化，从而实现吸油和压油。平面插图能清晰展示其偏心结构及工作腔室的变化。
- 齿轮泵式：另一种可靠设计，包括外啮合齿轮泵或内啮合齿轮泵。通过两个啮合齿轮在泵壳内的旋转，在齿隙间形成容积变化来输送油液。其结构相对简单，插图可突出其啮合精度与油路。
- 流量控制与安全阀：为确保在不同发动机转速下提供相对稳定的流量，并防止系统压力过高，泵内集成有精密的流量控制阀和压力安全阀（泄压阀）。这是设计中的关键调节机构，在插图中常以剖面形式展示其弹簧、阀芯与油路的关联。
- 进出油口与密封系统：高压出油口连接转向机，低压回油口则使油液循环回流。各部件接合处依赖O型圈、油封等精密密封件防止泄漏，确保系统压力稳定。
二、设计要义：性能、可靠与集成的平衡
动力转向泵及其配件的设计远不止于零件的组合，它是一项追求多重目标平衡的工程：
- 高效与低噪音：通过优化定子曲线（叶片泵）或齿轮齿形，减少油液流动的脉动和冲击，提升容积效率的降低运转噪音。材料的选择（如高耐磨复合材料叶片）也至关重要。
- 可靠与耐久：设计需考虑极端温度、持续压力循环下的疲劳强度。轴承的选型、表面处理工艺（如转子与叶片的硬化处理）、密封材料的耐油耐温特性，都直接决定了泵的使用寿命。
- 紧凑与轻量化：在现代发动机舱空间紧凑化的趋势下，泵的设计需在保证性能的前提下，尽可能缩小体积、减轻重量。集成式储液罐、紧凑的流道布局是常见解决方案。
- 热管理：转向泵持续工作会产生热量。设计需考虑油液在泵体和储液罐中的有效循环与散热，有时储液罐会设计有冷却鳍片或预留与冷却系统的接口。
- 匹配与智能化：随着电动助力转向（EPS）的普及，传统发动机驱动的液压泵设计也在演进。例如，为适应启停系统或降低能耗，出现了由电机驱动的电子液压助力泵（EHPS），其设计更侧重于电控单元与泵体的集成及响应速度。
三、插图的价值：从理解到创新
一张精确、清晰的动力转向泵平面插图（包括爆炸视图、剖面视图），不仅是维修手册中的指导工具，更是设计沟通、教学培训和故障分析的通用语言。它能够：
- 直观揭示内部工作原理与装配关系。
- 辅助进行尺寸校验、干涉检查和流体模拟分析。
- 作为基础，用于设计改进、配件开发（如高性能改装件）或再制造工艺规划。
###
汽车动力转向泵，这个隐藏在发动机舱一隅的机械设备，凝聚了流体力学、机械设计、材料科学的智慧。其每一个配件的设计细节，都影响着方向盘上传来的手感与信心。随着汽车技术向电动化、智能化迈进，动力转向泵的设计理念也在不断革新，但其核心使命——提供精准、可靠、高效的转向助力——始终未变。对它的深入理解与持续优化，是提升车辆底盘品质不可或缺的一环。
